海の構造的バックボーン:造船におけるバルブフラットによるエンジニアリング性能
2025-06-06
競争が激しく、性能重視の海洋建造の世界では、最適な構造効率、強度重量比、そして製造生産性を実現することが極めて重要です。船舶構造の健全性に貢献する多くのエンジニアリングプロファイルの中でも、造船用バルブフラットは、様々な船種の板構造を補強するための高性能、省スペース、そして費用対効果の高いソリューションとして注目されています。この記事では、Longtengが造船用バルブフラットがどのように強度を高め、製造を簡素化し、過酷な海洋環境下における長期的な性能を実現するのかを探ります。

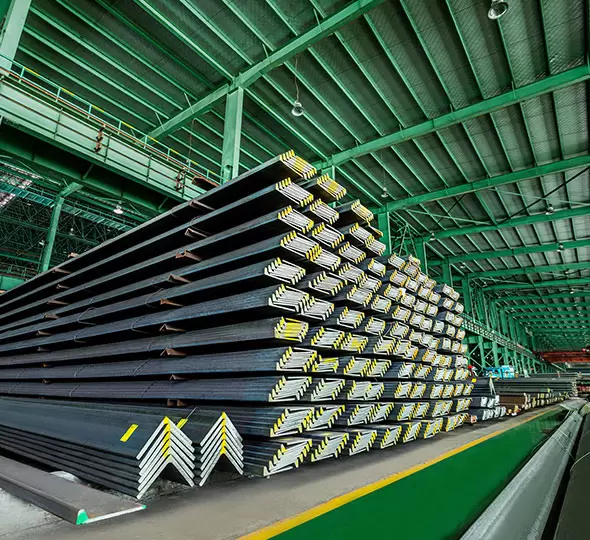

造船用バルブフラットとは何ですか?
造船用バルブフラットは、幅広で平坦なウェブと、片方の端に球根状の丸みを帯びた突起部を持つ、独特の非対称断面を特徴とする特殊な鋼材です。この形状は船舶構造用に最適化されており、従来のフラットバー、アングルアイアン、T形鋼とは一線を画しています。海洋建設において、バルブフラットは主に板構造の補強材として使用されます。船体外板、デッキ、隔壁、内底などの端に直接溶接されるのが一般的です。平坦化されたウェブは、面一で効率的な溶接面を確保し、特に現代の造船所で採用されている自動パネルラインシステムにおいて高い生産性を実現します。一方、丸みを帯びたバルブは、従来の補強材のように高さやかさばりを増やすことなく、構造補強を提供します。そのため、造船用バルブフラットは、重量管理、コンパクトさ、高い強度対重量比が重要となる用途、例えば海軍艦艇、コンテナ船、タンカー、クルーズ船などに最適です。
造船におけるバルブフラットの根本的な利点は、その形状にあります。バルブフラットは、部材の曲げ抵抗の重要な指標である断面係数を、全体のプロファイル高さを増やすことなく高めます。これにより、補強されたパネルはより少ない材料でより大きな曲げ荷重に耐えることができ、結果として船体構造重量が軽減され、燃費が向上します。造船技師や船舶設計者にとって、この剛性、強度、軽量化のバランスは、よりスリムで最適化された船体設計を可能にします。これにより、排水量、喫水、安定性に関する厳しい基準を満たしながら、貴重な積載量を維持することができます。
さらに、幅広で平坦なウェブは、船体外板との溶接と一体化を簡素化し、海洋環境における疲労性能に不可欠な、連続的で均一な溶接継ぎ目を実現します。簡素化された取り付けと溶接により、人件費の削減、生産速度の向上、溶接欠陥のリスクの最小化を実現します。
船舶構造における造船性能のためのバルブフラット
縦方向の強化
- 造船用バルブフラットは、船舶の主要構造の縦方向の補強に不可欠な役割を果たします。船舶が波浪を横断する際、船体桁が曲げられ、動波、積載荷重の変化、そして船体動揺により、船体構造に大きな応力がかかります。造船用バルブフラットは、デッキプレート、船底、側板などの外板の縦軸に沿って戦略的に溶接されます。その独特なバルブのような形状により、材料をより効率的に分散させ、縦方向の曲げやせん断力に対する耐性を高めます。フラットバーなどの補強部材と比較して、造船用バルブフラットは高い剛性対重量比を実現できます。つまり、船舶の設計と性能において重要な要素である船体重量を大幅に増加させることなく、必要な構造的支持を提供することができます。
- 造船においてバルブフラットを使用すると、補強板パネルの有効断面係数が強化され、船体桁の強度が大幅に向上します。この改善により船体のたわみが減少し、船舶の健全性と性能の維持に極めて重要になります。さらに、断面係数の増加は疲労耐性の向上にも寄与し、特にタンカーやばら積み貨物船のような長く幅の広い船舶で効果的です。これらの船舶は、運航期間中、大きな曲げモーメントと応力サイクルに耐えます。造船においてバルブフラットを使用することで、疲労に関連する損傷が軽減され、耐用年数が延長されます。船体の長さに沿ってバルブフラットを戦略的に配置することで、最も荷重のかかるセクションに十分な縦方向強度が確保され、航海中に発生するさまざまな荷重に耐えることができます。
隔壁とタンクの補強
- 横隔壁、内殻、タンクトップなどの二次構造において、造船用バルブフラットは局所的な補強に不可欠です。これらの部位は、バラスト水や貨物液からの静水圧、バラストスロッシング、温度変化による熱膨張などの力にさらされます。これらの構造物のプレートは、適切に補強されていない場合、変形や損傷が発生しやすくなります。造船用バルブフラットは、プレート表面全体に応力を均等に分散させることで、これらの荷重条件下でのプレートの健全性を確保します。過度な局所的な変形や応力集中を防ぎ、プレートの座屈や割れのリスクを低減します。
- 船舶が偶発的な衝突の際に衝撃荷重を受ける可能性のある衝突隔壁では、造船用バルブフラットが構造抵抗を高めます。衝突エネルギーを吸収・分散させることで、構造破損や隔壁破損のリスクを低減します。同様に、氷海域を航行する船舶の氷帯部では、造船用バルブフラットが船体に押し付けられる氷層からの集中的な衝撃荷重や圧縮荷重に耐える強度を高めます。
- これらの二次構造に造船用バルブフラットを使用することで、船級協会が定める厳格な要件を満たすことができます。これらの要件は、船舶に十分な構造的冗長性、耐衝撃性、そして区画の完全性を保証するものです。造船用バルブフラットを設計に組み込むことで、造船業者は必要な安全基準や規制への準拠を実証できます。これにより、船舶全体の安全性と信頼性が向上し、乗組員と積荷の両方が保護されます。また、隔壁やタンクを造船用バルブフラットで適切に補強することで、船舶内部の構造が様々な運航段階で発生するさまざまな荷重や条件に安全に対応できるようになるため、貨物の取り扱いや保管の効率も向上します。
造船用バルブフラットは、機械効率、溶接性、耐食性、そして製造の利便性を兼ね備え、現代の船舶建造における構造上の要となっています。座屈耐性、鋼材重量の軽減、そして組立工程の合理化といった性能により、海洋環境における最適な強度対重量比を求めるエンジニアにとって当然の選択となっています。デッキパネルから衝突隔壁まで、あらゆる用途に使用されるバルブフラットは、厳格な船級要件を満たすだけでなく、船体設計、燃費効率、そして構造統合におけるイノベーションを支えています。世界中の造船所で長年にわたり使用されているバルブフラットは、あるシンプルな真実を裏付けています。それは、安全で強固、そして耐航性のある船舶の建造において、バルブフラットこそが真に優れたエンジニアリングソリューションであるということです。
